テーブル径から選ぶ
～φ4000mm
HM-3.2/4.0GT
旋削加工及び内径、上面加工可能な研磨ヘッド付きの
複合立旋盤です。
研磨ヘッドの加工寸法：φ150×深さ700mm及びφ315×深さ1000mm
製品仕様
- テーブル径
- φ3200mm
- 最大振り
- φ4000mm
- 最大切削高さ
- 3000mm
- ラム上下移動量
- 1500mm(1000mm) カッコ内は研磨ヘッド
- クロスレール移動量
- 2000mm

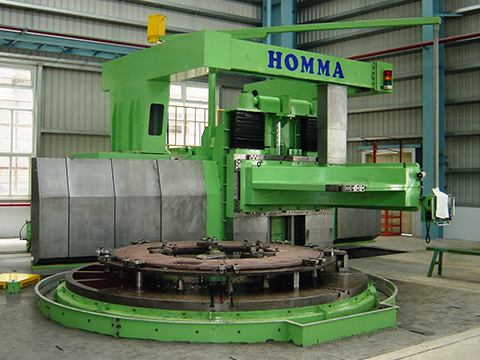

HM-4.0
ラム上下移動量が大きいので深穴繰りに最適です。オペレーターデッキの付加も可能です。
製品仕様
- テーブル径
- φ4000mm
- 最大振り
- φ5000mm
- 最大切削高さ
- 3050mm
- ラム上下移動量
- 2000mm
- クロスレール移動量
- 固定
HTM-4.0
ガントリー移動機能付ターニングセンタです。テーブル径に対し大きな振り径を持ち、幅広い加工に対応可能です。
製品仕様
- テーブル径
- φ4000mm
- 最大振り
- φ6500mm
- 最大切削高さ
- 4800mm
- ラム上下移動量
- 2500mm
- クロスレール移動量
- 3200mm
HM-4.0CT
船舶エンジン部品「クランクスロー」の内股加工専用機です。フィレット、ピン部も同一段取りで加工できます。
製品仕様
- テーブル径
- φ4000mm
- 最大振り
- φ4500mm
- 最大切削高さ
- 1500mm
- 刃物台上下移動量
- 1200mm

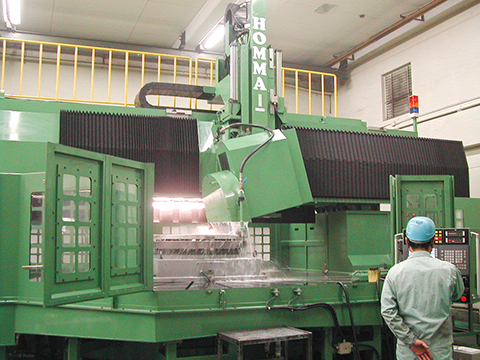

HM-4.0FG（ロータリー平面研削盤）
セットバック機能付ロータリー平面研削盤です。研磨ヘッドのセットバック機能によりテーブル上への大型ワーク設置が容易です。
砥石の「オートバランサー」機能付きです。
製品仕様
- 加工径
- φ4000mm
- 最大振り
- φ5000mm
- 最大切削高さ
- 655mm
- 刃物台上下移動量
- 600mm
